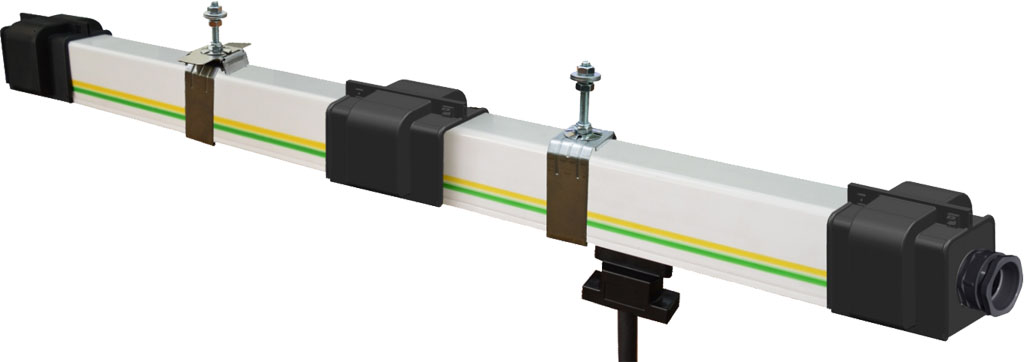

Основные серии троллейного шинопровода TEHNOTRON
TEHNO 21-465-11
Количество шин: 4 шиныТипоразмер секции ПВХ: 3945х70х54 мм
Размер медной шины: 3996х13х1,4 мм
Максимальная сила тока: 60 А
Максимальное напряжение: 690 В
TEHNO 21-465-10
Количество шин: 5 шинТипоразмер секции ПВХ: 3945х70х54 мм
Размер медной шины: 3996х13х1,4 мм
Максимальная сила тока: 60 А
Максимальное напряжение: 690 В
TEHNO 21-465-01
Количество шин: 4 шиныТипоразмер секции ПВХ: 3945х70х54 мм
Размер медной шины: 3996х13х2 мм
Максимальная сила тока: 100 А
Максимальное напряжение: 690 В
TEHNO 21-465
Количество шин: 5 шинТипоразмер секции ПВХ: 3945х70х54 мм
Размер медной шины: 3996х13х2 мм
Максимальная сила тока: 100 А
Максимальное напряжение: 690 В
TEHNO 21-524-03
Количество шин: 4 шиныТипоразмер секции ПВХ: 3945х70х54 мм
Размер медной шины: 3996х13х2,5 мм
Максимальная сила тока: 125 А
Максимальное напряжение: 690 В
TEHNO 21-465-02
Количество шин: 5 шинТипоразмер секции ПВХ: 3945х70х54 мм
Размер медной шины: 3996х13х2,5 мм
Максимальная сила тока: 125 А
Максимальное напряжение: 690 В
TEHNO 21-465-09
Количество шин: 4 шиныТипоразмер секции ПВХ: 3945х70х54 мм
Размер медной шины: 3996х13х3 мм
Максимальная сила тока: 140 А
Максимальное напряжение: 690 В
TEHNO 21-465-08
Количество шин: 5 шинТипоразмер секции ПВХ: 3945х70х54 мм
Размер медной шины: 3996х13х3 мм
Максимальная сила тока: 140 А
Максимальное напряжение: 690 В
TEHNO 21-465-04
Количество шин: 4 шиныТипоразмер секции ПВХ: 3945х70х54 мм
Размер медной шины: 3996х13х3,3 мм
Максимальная сила тока: 160 А
Максимальное напряжение: 690 В
TEHNO 21-465-05
Количество шин: 5 шинТипоразмер секции ПВХ: 3945х70х54 мм
Размер медной шины: 3996х13х3,3 мм
Максимальная сила тока: 160 А
Максимальное напряжение: 690 В
Технические данные троллейного шинопровода
| Тип шинопровода | Количество шин | Нагрузка, А | Напряжение, В | Типоразмер корпуса | Размер медной жилы, мм |
21-465-10 | 5 | 60 А | 690 В | 3945 х 70 х 54 мм | 3996 х 13 х 1,4 мм |
21-465-11 | 4 | 60 А | 690 В | 3945 х 70 х 54 мм | 3996 х 13 х 1,4 мм |
21-465 | 5 | 100 А | 690 В | 3945 х 70 х 54 мм | 3996 х 13 х 2 мм |
21-465-01 | 4 | 100 А | 690 В | 3945 х 70 х 54 мм | 3996 х 13 х 2 мм |
21-465-02 | 5 | 125 А | 690 В | 3945 х 70 х 54 мм | 3996 х 13 х 2,5 мм |
21-524-03 | 4 | 125 А | 690 В | 3945 х 70 х 54 мм | 3996 х 13 х 2,5 мм |
21-465-08 | 5 | 140 А | 690 В | 3945 х 70 х 54 мм | 3996 х 13 х 3 мм |
21-465-09 | 4 | 140 А | 690 В | 3945 х 70 х 54 мм | 3996 х 13 х 3 мм |
21-465-05 | 5 | 160 А | 690 В | 3945 х 70 х 54 мм | 3996 х 13 х 3,3 мм |
21-465-04 | 4 | 160 А | 690 В | 3945 х 70 х 54 мм | 3996 х 13 х 3,3 мм |

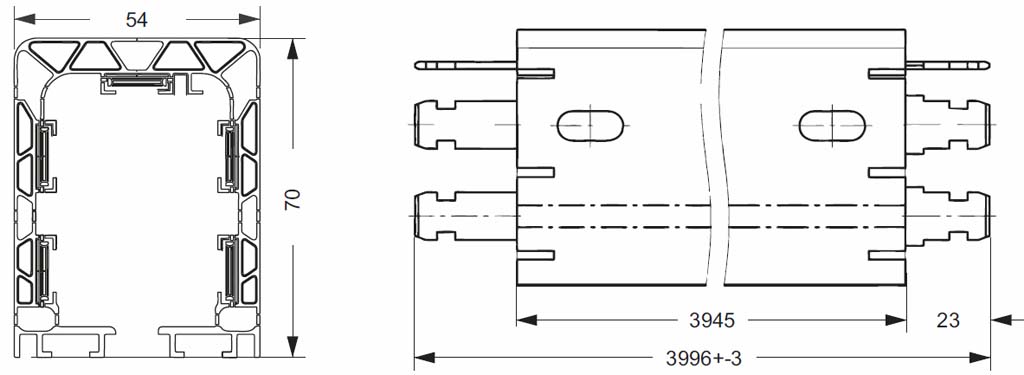

Размеры шинопровода ТЕХНОТРОН
При необходимости возможно изготовление участков шинопроводов по индивидуальным размерам необходим длины (по предварительному согласованию).
Стандартная длина секции 4 метра. В комплект поставки каждой секции входят одна стыковая крышка (код: 21-485-05 СБ) и четыре скользящих подвеса (код: 21-485-08-03 СБ)

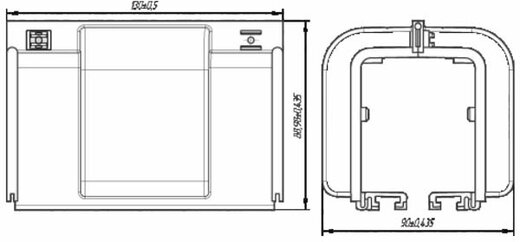

Крышка стыковая для закрытия соединений шин
Код: 21-485-05

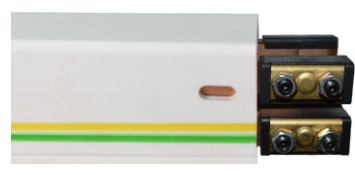

Соединение шины винтовое для соединения шин между секциями.
Код: 21-485-08-03
