Питание на стыке

Подключение кабеля для питания троллейного шинопровода на стыке
Питание на стыке может быть смонтировано на любом участке шинопровода, все зависит от индивидуальных характеристик производства.
Для проведения монтажа требуется убрать винтовые/пружинные соединения с троллей, на стыке которых будет установлен отсек питания.

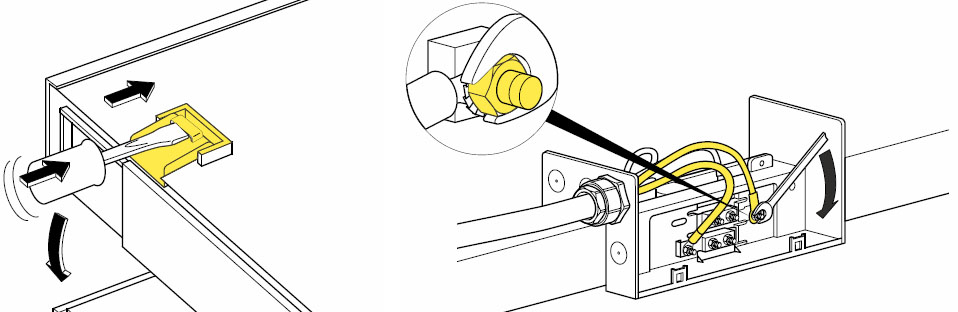

Снять крышку с отсека питания с помощью отвертки
питание троллейного шинопровода технотрон
Смонтировать соединительные зажимы по аналогу монтажа винтового соединения, накладки соединительных зажимов расположить в шахматном порядке, пластину верхнего полюса разместить на 3 мм. выше. Место монтажа медных шин проверить на качество соединения, ребра не должны выступать. Для проверки соединения, можно установить токосъемник, проверить ход токосъемника по троллеи. (G28).
Установить торцевые пластины линейного подвода на стык шинопровода и скрепить их с помощью винтов. Сдвинуть троллеи шинопровода (G27).
Закрепить переднюю пластину отсека питания (G28).
Зачистить около 220 мм. силового кабеля и разделить провода.
Закрепить каждый провод на кабельных наконечниках, соблюдая полярность, и провести второй конец силового кабеля через кабельный зажим с контргайкой (смотреть раздел- питание троллейного шинопровода с конца)
Кабельные наконечники зафиксировать с соединительными винтами в строгой последо-вательности: кабельный наконечник, стопорные шайбы, шестигранные гайки.
троллейный шинопровод технотрон
Зажать кабельный зажим до полного прилегания к кабелю, надеть и защелкнуть крышку отсека питания

Подвод питания на стыке с применением отрезка шинопровода с монтированным отсеком питания

Такой подвод питания может быть монтирован на любом участке троллейного шинопровода .
Снять крышку отсека питания
Зачистить около 220 мм. изоляции кабеля и разъединить провода.
Установить кабельные наконечники на провода и провести кабель через кабельный зажим с контргайкой.
Зафиксировать кабельные наконечники шестигранниками в последовательности: кабельный наконечник, стопорные шайбы, гайки.

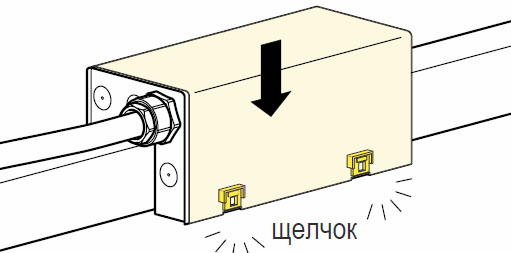

Зажать кабельный зажим до полного прилегания силового кабеля, установить крышку отсека питания и защелкнуть ее.
