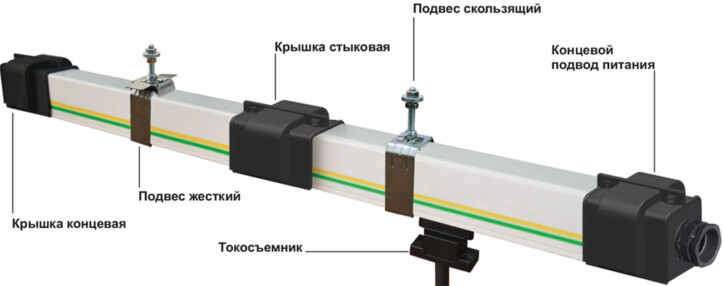

Примеры участков монтажа троллейного шинопровода TEHNOTRON

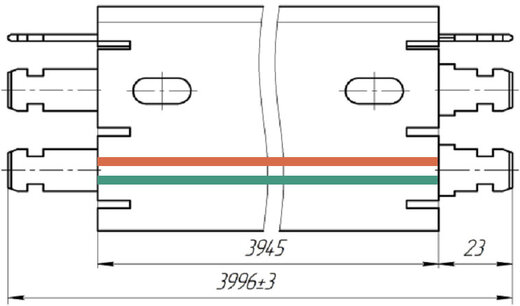

Индикаторы заземления (цветные полосы) при монтаже троллейного шинопровода TEHNOTRON надо располагать со стороны подкранового пути».
![троллейный шинопровод технотрон троллейный шинопровод технотрон](images/trolleyny-shinoprovod-tehnotron-2_kov4bzh8.jpg)
![троллейный шинопровод технотрон троллейный шинопровод технотрон](images/trolleyny-shinoprovod-tehnotron-42.jpg)

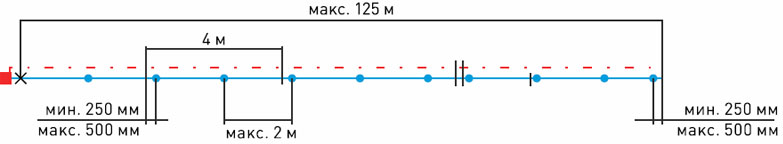

Примеры монтажа для концевого питания
![троллейный шинопровод технотрон троллейный шинопровод технотрон](images/trolleyny-shinoprovod-tehnotron-45.jpg)
Примеры монтажа для питания на стыке
![троллейный шинопровод технотрон троллейный шинопровод технотрон](images/trolleyny-shinoprovod-tehnotron-44.jpg)
Примеры монтажа для питания на стыке с линейным подводом на 1 м. шинопровода
![троллейный шинопровод технотрон троллейный шинопровод технотрон](images/trolleyny-shinoprovod-tehnotron-43.jpg)
Условные обозначения
Шинопровод Подкрановый путь Стыковая крышка Жёсткий подвес Продольное питание Концевая крышка Концевое питание Скользящий подвес
