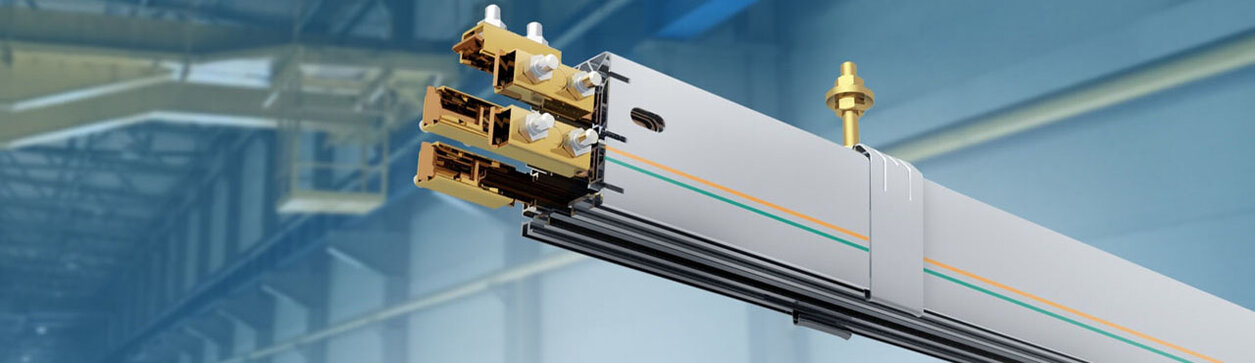

Троллейный шинопровод TEHNOTRON с винтовым соединением
Технические характеристики
| Тип шинопровода | Количество шин | Нагрузка, А | Напряжение, В | Типоразмер корпуса | Размер медной жилы, мм |
21-465-10 | 5 | 60 А | 690 В | 3945 х 70 х 54 мм | 3996 х 13 х 1,4 мм |
21-465-11 | 4 | 60 А | 690 В | 3945 х 70 х 54 мм | 3996 х 13 х 1,4 мм |
21-465 | 5 | 100 А | 690 В | 3945 х 70 х 54 мм | 3996 х 13 х 2 мм |
21-465-01 | 4 | 100 А | 690 В | 3945 х 70 х 54 мм | 3996 х 13 х 2 мм |
21-465-02 | 5 | 125 А | 690 В | 3945 х 70 х 54 мм | 3996 х 13 х 2,5 мм |
21-524-03 | 4 | 125 А | 690 В | 3945 х 70 х 54 мм | 3996 х 13 х 2,5 мм |
21-465-08 | 5 | 140 А | 690 В | 3945 х 70 х 54 мм | 3996 х 13 х 3 мм |
21-465-09 | 4 | 140 А | 690 В | 3945 х 70 х 54 мм | 3996 х 13 х 3 мм |
21-465-05 | 5 | 160 А | 690 В | 3945 х 70 х 54 мм | 3996 х 13 х 3,3 мм |
21-465-04 | 4 | 160 А | 690 В | 3945 х 70 х 54 мм | 3996 х 13 х 3,3 мм |

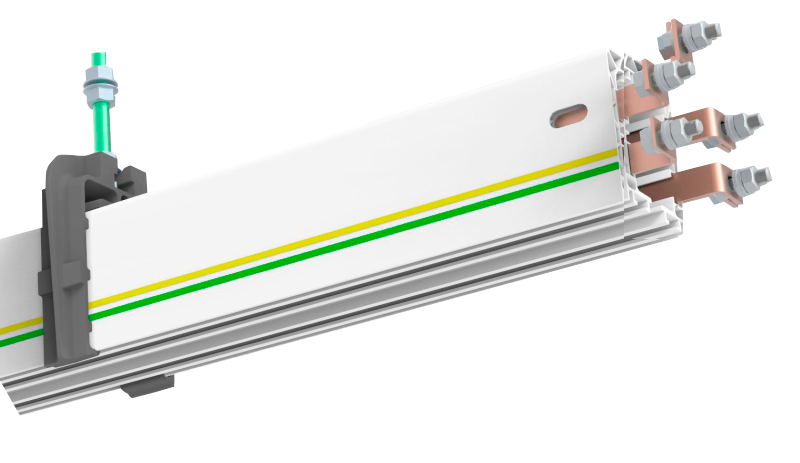

Троллейный шинопровод TEHNOTRON с болтовым соединением
Технические характеристики
Серия шинопровода | Количество шин | Нагрузка, А | Сечение медной шины (S, мм) | Типоразмер корпуса | Напряжение, В |
5 (4) | 40 | 1,2 | 3945 x 70 x 54 мм | 690 В | |
4 | 60 | 1,4 | 3945 x 70 x 54 мм | 690 В | |
4 | 100 | 2 | 3945 x 70 x 54 мм | 690 В | |
4 | 140 | 3,1 | 3945 x 70 x 54 мм | 690 В | |
5 (4) | 160 | 3,3 | 3945 x 70 x 54 мм | 690 В | |
4 | 200 | 4 | 3945 x 70 x 54 мм | 690 В | |
4 | 240 | 4 | 3945 x 70 x 54 мм | 690 В | |
4 | 270 | 4 | 3945 x 70 x 54 мм | 690 В |
Обзор моделей троллейного шинопровода TEHNOTRON с винтовым соединением
TEHNO 21-465-11
Количество шин: 4 шиныТипоразмер секции ПВХ: 3945х70х54 мм
Размер медной шины: 3996х13х1,4 мм
Максимальная сила тока: 60 А
Максимальное напряжение: 690 В
TEHNO 21-465-10
Количество шин: 5 шинТипоразмер секции ПВХ: 3945х70х54 мм
Размер медной шины: 3996х13х1,4 мм
Максимальная сила тока: 60 А
Максимальное напряжение: 690 В
TEHNO 21-465-01
Количество шин: 4 шиныТипоразмер секции ПВХ: 3945х70х54 мм
Размер медной шины: 3996х13х2 мм
Максимальная сила тока: 100 А
Максимальное напряжение: 690 В
TEHNO 21-465
Количество шин: 5 шинТипоразмер секции ПВХ: 3945х70х54 мм
Размер медной шины: 3996х13х2 мм
Максимальная сила тока: 100 А
Максимальное напряжение: 690 В
TEHNO 21-524-03
Количество шин: 4 шиныТипоразмер секции ПВХ: 3945х70х54 мм
Размер медной шины: 3996х13х2,5 мм
Максимальная сила тока: 125 А
Максимальное напряжение: 690 В
TEHNO 21-465-02
Количество шин: 5 шинТипоразмер секции ПВХ: 3945х70х54 мм
Размер медной шины: 3996х13х2,5 мм
Максимальная сила тока: 125 А
Максимальное напряжение: 690 В
TEHNO 21-465-09
Количество шин: 4 шиныТипоразмер секции ПВХ: 3945х70х54 мм
Размер медной шины: 3996х13х3 мм
Максимальная сила тока: 140 А
Максимальное напряжение: 690 В
TEHNO 21-465-08
Количество шин: 5 шинТипоразмер секции ПВХ: 3945х70х54 мм
Размер медной шины: 3996х13х3 мм
Максимальная сила тока: 140 А
Максимальное напряжение: 690 В
TEHNO 21-465-04
Количество шин: 4 шиныТипоразмер секции ПВХ: 3945х70х54 мм
Размер медной шины: 3996х13х3,3 мм
Максимальная сила тока: 160 А
Максимальное напряжение: 690 В
TEHNO 21-465-05
Количество шин: 5 шинТипоразмер секции ПВХ: 3945х70х54 мм
Размер медной шины: 3996х13х3,3 мм
Максимальная сила тока: 160 А
Максимальное напряжение: 690 В
Обзор моделей троллейного шинопровода TEHNOTRON с болтовым соединением
Комплектующие к троллейному шинопроводу TEHNOTRON
Крышка стыковая для закрытия соединений шин
Линейный подвод питания на стыке 4/100 и 5/100. Допустимая нагрузка 100 А. Кабельный ввод 32 мм.
Концевой подвод питания 4/60, 5/60. Допустимая нагрузка 60 А. Кабельный ввод 29-40 мм.
Крышка концевая внешняя заглушка последней секции шинопровода
Герметизирующая лента для повышения с IP 23 до IP 44, позволяет эксплуатацию в температурном режиме от - 40 до +40 С
Линейный подвод питания 4/125и 5/125. Допустимая нагрузка 125 А. Кабельный ввод 32 мм.
Соединение шины винтовое для соединения шин между секциями
Устройство для монтажа герметизирующей ленты для монтажа герметизирующей ленты
Подвес жесткий для крепления шинопровода к кронштейну, устанавливаются 1 на участок 100 м., 2 на участок более 100 м.
Подвес скользящий для крепления шинопровода к кронштейну, устанавливаются каждые 2м.
Пластиковый подвес жёсткий для троллейного шинопровода TEHNOTRON 21-465-011-010-01. Является связующим звеном между монтажным кронштейном и самим коробом шинопровода
Кронштейн приварной 5R для монтажа линии к подкрановой балке
Щетка СБ Дижц 088/00 для ремонта токосъемника.
Пластиковый подвес скользящий для троллейного шинопровода TEHNOTRON 21-465-011-010. Типоразмер корпуса 105х87х25 мм. Вес 59 г
Захват токосъемника приводит движение токосъемника в линии параллельно крану
Токосъёмник сдвоенный на токи от 80 до 160 А. Число контактов 5. Примерный диаметр соединительного провода от 19 мм. Вес от 3,32 кг
Токосъёмник на 40А и 60 А. Число контактов 4 и 5. Примерный диаметр соединительного провода от 14,5 до 15,7 мм. Вес от 0,8 до 1,02 кг
Токосъёмник сдвоенный на токи от 80 до 120 А. Число контактов 8/10. Примерный диаметр соединительного провода от 14,5 до 16 мм. Вес от 1,65 до 2,1 кг
Деталь для извлечения токосъемника. Установка и извлечение тележки токосъемника.
Расстыковки одинарные на секции для организации ремонтной зоны кранового оборудования.
Указатель троллейный K271HY2 21-498. Предназначен для световой сигнализации в производственных помещениях при наличии на троллейных линиях напряжения
Преимущества троллейного шинопровода TEHNOTRON
• 100% высокачественный отечественный троллейный шинопровод не уступающий качеству лучшим мировым брендам!
• В троллейных шинопроводов TEHNOTRON используется ткопроводящие шины из меди марки М0 с содержанием меди не менее 99,95%!
• Высококачественный корпус и детали выдерживают расчётные механические нагрузки. Ячейки корпуса являются дополнительными ребрами жесткости
• Благодаря конструкции возможно использовать шинопровод Tehnotron для замены и ремонта дорогостоящих европейских брендов
• Высочайшее соотношение цена/качество
• Шинопровод отгружается в качественной упаковке, что гарантирует зашиту от случайных повреждений при транспортировке!
• Наличие предустановленных медных шин облегчен монтаж на высоте
• Благодаря секционной конструкции значительно упрощен процесс обслуживания
• Исключены проблемы «классического кабельного подвода питания»
• Качественныетокосъемники практически исключают последствия перепадов напряжения
• Защита от пыли и влаги IP 23, а при использовании герметезирующей ленты до IP 44 температура среды от -40 до +40 градусов
Троллейный шинопровод для крана
Троллейный шинопровод для крана - это система подвода питания, предназначенная для крановых установок и иного оборудования, где есть необходимость надежного подвода электропитания.
В качестве контакта используются медные шины, которые для изоляции контакта помещены в корпус ПВХ. Питаемое оборудование подключается к тележке токосъемника, которая щетками снимает ток с медных шин. При движении оборудования тележка токосъемника перемещается вместе с подключенным оборудованием, тем самым решается большинство проблем связанных с "классическим" кабельным подводом питания.
Троллейный шинопровод выпускается секционно в корпусах стандартной длинной от 4х метров. Шинопроводы бывают открытого и закрытого типа. Секции соединяются между собой винтовым или пружинным соединением. Эти соединения компенсируют потерю тока при переходе тележки токосъемника из секции в секцию. В зависимости от характеристик питаемого оборудования подбирается модель шинопровода. Разница в площади сечения медной шины, при росте площади сечения растет требуемая нагрузка для питаемого оборудования. Подвод питания может быть осуществлен на конце линии (торцевой) или в любом другом месте (линейный).
Для запроса цен на троллейный шинопровод Tehnotron и расчёта стоимости проектов
Направьте заявку в свободной форме на info@shinoprovod-tehnotron.ru, 9670978121@mail.ru или просто позвоните +7 (499) 322-93-90
Достойный выбор среди производителей троллейного шинопровода
На рынке троллейных шинопроводов в РФ присутствует большое количество производителей: Akapp Stemmann, Alstom, Cariboni, Conductix Wampfler, Deyle, EAE, EMS, Gasori Moductor, EMS, Giovenzana, Graziadio, HFP, KLM, Fels Mobilis, Nante, Pogliano, RM-Group, Sacchi Longo, Vahle, Zucchini, СОЭМИ, Техдеталь, и многие другие. Выбирая отечественный троллейный шинопровод ТЕХНОТРОН Вы можете быть уверены, что его качество не уступает международным брендам!
Референции о примеры поставок троллейного шинопровода ТЕХНОТРОН
Троллейный шинопровод TEHNOTRON это относительно новый продукт на рынке РФ, однако уже сейчас можно говорить о референциях и положительных отзывах по качеству продукта. Перечень некоторых предприятий в адрес которых осуществлялись поставки троллейного шинопровода ТЕХНОТРОН: Ростовская АЭС (г. Волгодонск, Ростовская область), Белорусская АЭС (Республика Беларусь), Набережночелнинский крановый завод (г. Набережные челны, Республика Татарстан), Электрокабель Кольчугинский Завод (г. Кольчугино, Владимирская область), Набережночелнинский трубный завод (г. Набережные челны, Республика Татарстан), Тамбовский завод грузоподъёмных машин (г.Тамбов), Московский вертолётный завод имени М.Л. Миля (г.Москва), ЮГ-Втормет (г.Краснодар), Завод транспортного электрооборудования (г. Набережные челны, Республика Татарстан), Камский металлургический комбинат (г. Набережные челны, Республика Татарстан), Камский завод металлоконструкций (г. Набережные челны, Республика Татарстан), Камский монтажный завод (г. Набережные челны, Республика Татарстан), Приазовский техноцентр (г. Таганрог, Ростовская область), Нижнекамкнефтехим (г. Нижнекамск, Республика Татарстан), Подъемтранстехника (г. Екатеринбург), Уралкрандеталь (г. Екатеринбург), Кранмаш (г. Чебоксары), Алтайталь (г. Барнаул), Технекс (г.Минск, Республика Беларусь), РЕСАП (г. Набережные челны, Республика Татарстан), Клевер (г. Ростов-на Дону), РОСБК (г. Пенза), Димет-М (г. Киров), Воскресенские минеральные удобрения (г. Воскресенск, Московская область) .... и другие
